原理概述

本传感器专门设计为通过感应陶瓷活塞杆陶瓷覆盖层下部测齿的排列来输出相应的电平信号，通过连接相应的外部设备来构成完整的陶瓷活 塞杆位置行程测量系统或者速度加速度测量系统。

由于传感器给出的为两路具有一定相位差的方波信号，因此可以进行正反运行判别；高频可以至20KHz，低频可以低至0Hz，输出波形为50%左右的方波，经高速CPU接收处理后输出RS485和模拟量SSI等信号供PLC等智能仪表采集。

输出波形图：电源电压：10-30VDC

技术指标

1、量程：0-20m;

分辨率：1mm;

全程线性度：<0.01%。

2、输出形式：方波信号、SSI串行同步数字信号（25位）、RS485信号、4-20mA信号

三种选配。如需要其它信号输出订货时说明。

3、环境温湿度监测，用我公司产品调试助手可以直接显示。

4、使用环境温度：一45℃~85℃；电缆耐热温度65℃

5、使用环境条件：户外，IP68；供电电源：DC24V电源。

6、耐振性能：振动（10Hz——-2KHz）30g，冲击100g

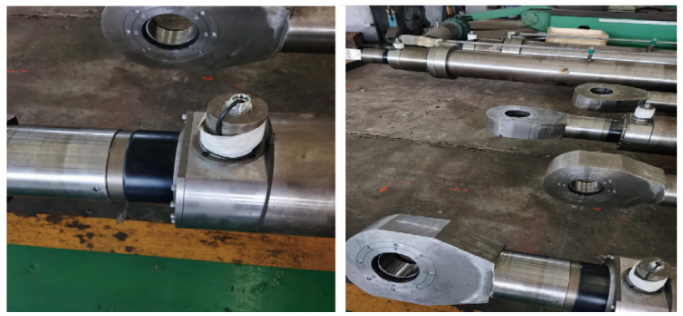

现场安装图：
