原理概述

磁栅式闸门开度仪属外置式刚性结构直接测量直线绝对编码器，核心部件是线性霍尔传感器和超大规模集成电路，它由磁栅源和测量杆两部分构成。磁栅尺长根据客户需要定制，安装座固定在油缸上，电缆由后部引出；测量杆使用工业级方管定制，前部装有万向关节轴承，利用前安装座与油缸活塞杆前部连接，通过安装在油缸上的导向套管导向，工作时随着油缸的伸缩运动，直线型测量方式：直线型方式使用一根静磁栅尺，一个磁栅源。“磁栅尺”固定安装，要求“磁栅源”与“磁栅尺”保持1~40mm的间隙，精度Imm。

技术指标

1、量程：0-12m；分辨率：1mm；全程线性度：<0.01%。

2、输出形式：SSI串行同步数字信号、RS485信号、4-20mA信号三种选配。

3、磁栅源有环境温湿度监测，用我公司产品调试助手可以直接显示。

4、使用环境温度：一25℃~85C；使用环境条件：户外，IP68；供电电源：DC24V电源。

5、开度仪配套独立的上下极限位和检修位行程开关，行程开关工作位置现场可调，必要时，每行程开关均可提供常开与常闭接点各一个。

磁栅式闸门开度仪安装图

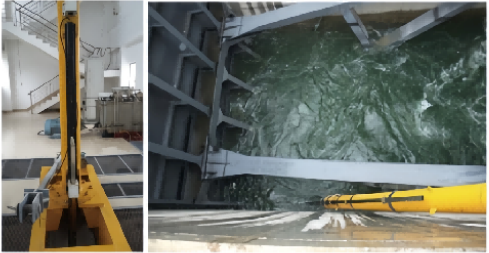

磁栅式闸门开度仪采用外置沿油缸（或其他）安装方式。测量杆前端通过自润滑关节轴承与活塞杆前部吊头连接，安装在油缸前部的支座上，读数头和静磁栅尺之间保持1.5~3毫米的间隙。磁栅闸门开度仪实物图如下：磁栅式开度仪液压闸门安装方式
